来源：赛斯拜克 发表时间：2024-06-04 浏览量：418 作者：
移动应用领域迎来了便携式高光谱成像仪的新时代，它外形小巧、重量轻，可实现数据采集、处理分析和结果展示等多项功能。SP130M手持高光谱相机的测量原理采用线性扫描
移动应用领域迎来了便携式高光谱成像仪的新时代，它外形小巧、重量轻，可实现数据采集、处理分析和结果展示等多项功能。
SP130M手持高光谱相机的测量原理采用线性扫描，在400至1000纳米波长范围内进行扫描。每行包含512个像素，光谱分辨率为7纳米，共有204个光谱波段。成像线的数量固定为512条，因此相机始终以512×512像素的正方形图像分辨率进行拍摄。
在数据处理领域，SP130M提供了三种不同的模式：默认记录模式（未处理），自动筛选模式（ASM，单一分类器），以及应用模式（由Specim-IQ Studio 开发的处理模式用于部署）。
在默认记录模式下，会分别储存所有原始数据和反射率数据。这些数据会以文件夹的形式组织，其中包括数据和元信息一起存放。
ASM模式利用光谱角映射器，用户可以选择参考光谱和设定类别的阈值。在进行分类之前，需要执行反射率变换和自动波长范围选择来消除光谱中的噪声。通过Specim-IQ Studio软件创建的应用程序可以上传到Specim-IQ摄像机中。
在应用模式中，用户可以定义数据记录、可视化和保存。另外，用户还能够通过创建多个类、类组、数据重新处理以及对目标应用进行分类来制定数据分类。Specim-IQ Studio软件支持从图形用户界面直接创建应用程序，无需任何编程经验。

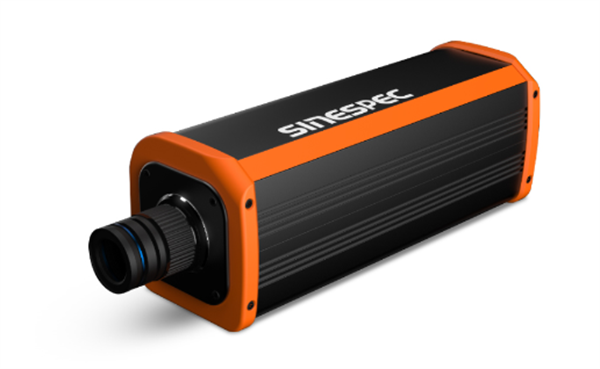

SP130M可见近红外高光谱相机采用自主开发的高光谱成像技术，光谱范围400-1000nm以推扫成像的方式，在同一时间获得目标区域的所有光谱信息数据，具有光谱范围广、光谱线性度好、成像速度快、分辨率高等优点。
SP130M可见近红外高光谱相机具有高速数据采集速度（全光谱段全谱段≥128fps、ROI后可实现3300Hz），可以配合标准C-Mount镜头使用，实现光谱影像的快速采集。相机配置的数据采集软件可实时获取样品光谱及影像信息。广泛应用于食品,化工,生物产业,建材,制药等领域。
1、光谱范围广，可覆盖400-1000nm的可见近红外光，波长分辨率优于2.5nm，多达1200个光谱通道；
2、数据采集速度快，全谱段≥128fps，ROI后可实现3300Hz；
3、多种焦距镜头可选，8mm/16mm/25mm/35mm焦距镜头可根据用户需求更换；
4、采用高衍射效率的透射光栅分光元件，可获得更精准、更高分辨率的光谱数据；
5、采用12V直流供电方式，功耗小于3W；
6、可适配多种探测器；
7、全自动光谱数据采集与存储；
8、采集软件+SDK可提供便捷易用的二次开发支持。
| 高光谱相机 | ||||
| 型号 | SP100M | SP120M | SP130M | SP150M |
| 参数 | 可见光高光谱相机 | 可见近红外高光谱相机 | 可见近红外高光谱相机 | 近红外高光谱相机 |
| 分光方式 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 |
| 光谱范围 | 400-700nm | 400-1000nm | 400-1000nm | 900-1700nm |
| 光谱波段数 | 600(1x),300(2x),150(4x) | 1200(1x),600(2x),300(4x) | 1200(1x),600(2x),300(4x) | 256 |
| 光谱分辨率 | 优于2.5nm | 优于2.5nm | 优于2.5nm | 优于6nm |
| 狭缝宽度 | 25µm | 25µm | 25µm | 30µm |
| 透射效率 | >60% | >60% | >60% | >60% |
| F数 | F/2.6 | F/2.6 | F/2.6 | F/2.0 |
| 探测器 | CMOS | CMOS | CMOS | InGaAs |
| 空间像素数 | 1920(1x),960(2x),480(4x) | 1920(1x),960(2x),480(4x) | 1920(1x),960(2x),480(4x) | 320 |
| 像素尺寸 | 5.86 µm | 5.86 µm | 5.86 µm | 30 µm |
| 有效像素位深 | 12bits | 12bits | 12bits | 14 bits |
| 采集速度 | 全谱段≥41fps | 全谱段≥41fps | 全谱段≥128fps | 全谱段≥300fps |
| ROI后可实现390Hz | ROI后可实现390Hz | ROI后可实现3300Hz | ||
| 视场角（FOV） | 15.6°@f=35mm | 15.6°@f=35mm | 15.6°@f=35mm | 15.6°@f=35mm |
| 瞬时视场角（IFOV） | 0.71mrad@f=35mm | 0.71mrad@f=35mm | 0.71mrad@f=35mm | 0.85mrad@f=35mm |
| SNR(PEAK) | 600/1 | 600/1 | 600/1 | 600/1 |
| 杂散光 | ＜0.5% | ＜0.5% | ＜0.5% | ＜0.5% |
| 数据接口 | USB 3.0 | USB 3.0 | USB 3.0 | GigE |
| 镜头接口 | C-Mount | C-Mount | C-Mount | C-Mount |
| 可选镜头焦距 | 8mm/16mm/25mm/35mm | 8mm/16mm/25mm/35mm | 8mm/16mm/25mm/35mm | 8mm/16mm/25mm/35mm |
| 供电 | 12 V DC | 12 V DC | 12 V DC | 12 V DC |
| 功耗 | <3w | <3w | <3w | ＜5 W（TEC off）/＜12 W（TEC on） |
| 工作温度 | ‘0-40℃ | ‘0-40℃ | ‘0-40℃ | ‘0-40℃ |
| 存储温度 | ‘0-50℃ | ‘0-50℃ | ‘0-50℃ | ‘0-50℃ |
| 软件 | 采集软件+SDK | 采集软件+SDK | 采集软件+SDK | 采集软件+SDK |
| 包装 | 定制包装箱 | 定制包装箱 | 定制包装箱 | 定制包装箱 |
