来源:赛斯拜克 发表时间:2024-02-29 浏览量:813 作者:
机载高光谱相机的地面分辨率因具体型号和拍摄高度不同而异。一般而言,地面分辨率在几米到几十米之间。
机载高光谱相机的地面分辨率因具体型号和拍摄高度不同而异。一般而言,地面分辨率在几米到几十米之间。
机载成像高光谱仪是一种用于农学领域的分析仪器,产地为中国,于2017年6月30日启用。

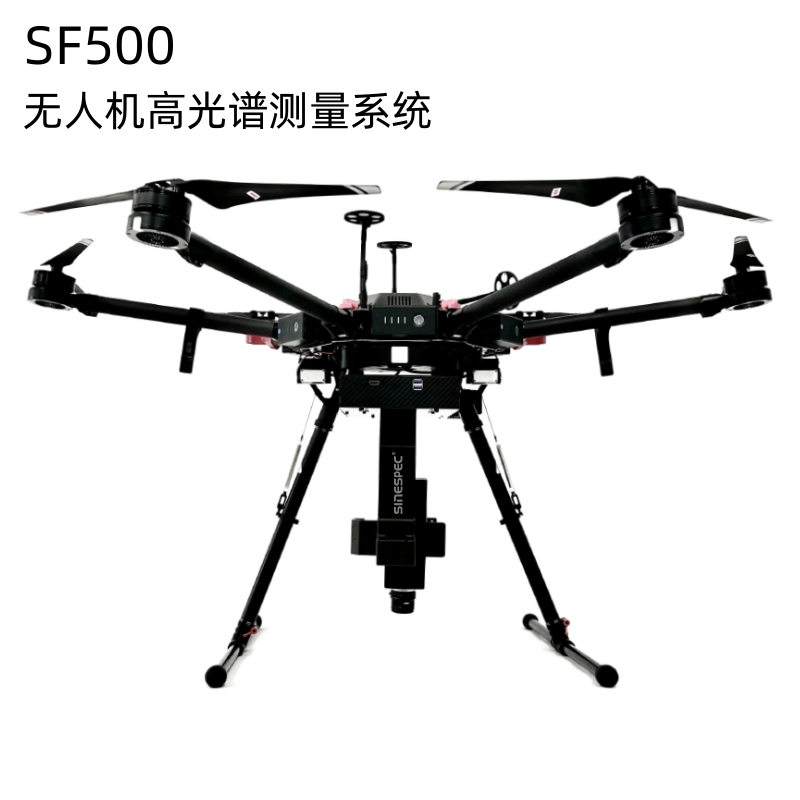

无人机-DJI M300RTK | 无人机高光谱成像系统 | ||
型号 | SF500 | ||
参数 | 配置 | 参数 | 配置 |
尺寸 | 尺寸(展开,不包含桨叶):810×670×430 mm(长×宽×高) | 分光方式 | 透射光栅 |
尺寸(折叠,包含桨叶):430×420×430 mm(长×宽×高) | 光谱范围 | 400-1000nm | |
对称电机轴距 | 895 mm | 光谱波段数 | 1200(1x),600(2x),300(4x) |
重量(含下置单云台支架) | 空机重量(不含电池):3.6 kg | 光谱分辨率 | 优于2.5nm |
空机重量(含双电池):6.3 kg | 狭缝宽度 | 25µm | |
单云台减震球**负重 | 930g | 透射效率 | >60% |
**起飞重量 | 9 kg | F数 | F/2.6 |
工作频率 | 2.4000-2.4835 GHz;5.725-5.850 GHz | 探测器 | CMOS |
发射功率(EIRP) | 2.4000-2.4835 GHz: | 空间像素数 | 1920(1x),960(2x),480(4x) |
29.5 dBm(FCC);18.5dBm(CE)18.5 dBm(SRRC);18.5dBm(MIC) | 像素尺寸 | 5.86 µm | |
5.725-5.850 GHz:28.5 dBm(FCC);12.5dBm(CE)28.5 dBm(SRRC) | 有效像素位深 | 12bits | |
悬停精度(P-GPS) | 垂直:±0.1 m(视觉定位正常工作时)±0.5 m(GPS 正常工作时)±0.1 m(RTK 定位正常工作时) | 采集速度 | 全谱段≥50fps |
水平:±0.3 m(视觉定位正常工作时)±1.5 m(GPS 正常工作时)±0.1 m(RTK 定位正常工作时) | 视场角(FOV) | 15.6°@f=35mm | |
RTK 位置精度 | 在 RTK FIX 时:1 cm+1 ppm(水平)1.5 cm + 1 ppm(垂直) | 瞬时视场角(IFOV) | 0.71mrad@f=35mm |
**旋转角速度 | 俯仰轴:300°/s 航向轴:100°/s | 可选镜头焦距 | 16mm/25mm/35mm |
**俯仰角度 | 30° (P模式且前视视觉系统启用:25°) | 云台 | 定制高稳云台,双轴双电机 |
**上升速度 | S 模式:6 m/s,P 模式:5 m/s | 定位系统 | 优于10cm |
**下降速度(垂直) | S 模式:5 m/s P 模式:4 m/s | 内置采集处理单元 | i7处理器,8GB,512GB硬盘 |
**倾斜下降速度 | S 模式:7 m/s | ||
**水平飞行速度 | S 模式:23 m/s, P 模式:17 m/s | ||
**飞行海拔高度 | 5000 m(2110 桨叶,起飞重量≤7 kg)/ 7000 m(2195 高原静音桨叶,起飞重量≤7 kg) | ||
**可承受风速 | 15m/s(起飞及降落阶段为12m/s) | ||
**飞行时间 | 55 min | ||
支持云台安装方式 | 下置单云台、上置单云台、下置双云台、下置单云台+上置单云台、下置双云台+上置单云台 | ||
IP 防护等级 | IP45 | ||
GNSS | GPS+GLONASS+BeiDou+Galileo | ||
工作环境温度 | -20°C 至 50°C |
1. 确定飞行计划:根据任务需求和目标区域的情况,制定详细的飞行计划,包括飞行路线、高度、速度等。
2. 安装和调试相机:将机载高光谱相机安装在无人机或其他飞行平台上,并进行必要的调试和校准,以确保拍摄的数据质量可靠。
3. 飞行作业:按照飞行计划进行飞行作业,使用地面控制系统实时监控无人机的位置、高度、速度等信息,以确保数据采集的准确性和可靠性。
4. 数据处理和分析:将机载高光谱相机拍摄的数据传输到计算机中进行处理和分析。处理内容包括辐射定标、大气校正、几何校正等,分析内容包括地物分类、目标检测、变化检测等。
5. 结果应用和反馈:将分析结果应用于实际生产和生活,并根据应用情况对飞行计划和数据处理方法进行调整和改进。
1. 选择合适的相机型号和参数:根据任务需求和目标区域的特点,选择合适的机载高光谱相机型号和参数,以保证数据质量和精度。
2. 保证飞行安全:在飞行作业中,要确保无人机的安全和稳定,避免出现意外情况。同时,要遵守相关法律法规和飞行规定,确保合法合规。
3. 保证数据质量:在数据处理和分析过程中,要保证数据的质量和可靠性,避免出现误差和虚假信息。同时,要不断改进和优化数据处理和分析方法,提高数据的精度和可靠性。
4. 应用反馈和调整:将分析结果应用于实际生产和生活后,要根据应用情况对飞行计划和数据处理方法进行调整和改进,以提高数据的精度和应用效果。同时,要加强与其他领域的合作与交流,促进机载高光谱相机的应用和发展。
机载高光谱相机是一种具有广泛应用前景的遥感技术。通过不断改进和优化相机的性能和应用方法,可以提高数据的精度和应用效果,为各领域的发展提供更好的技术支持和服务。
