高光谱相机使用流程 操作步骤图解

高光谱相机使用流程 操作步骤图解

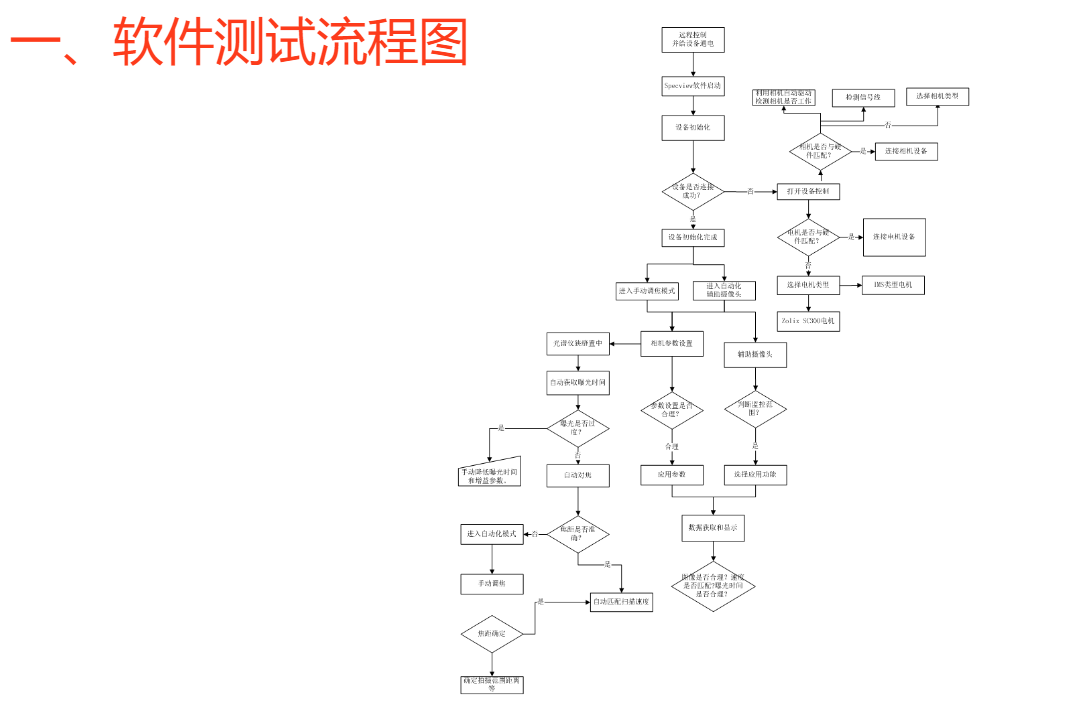

一、软件测试流程图

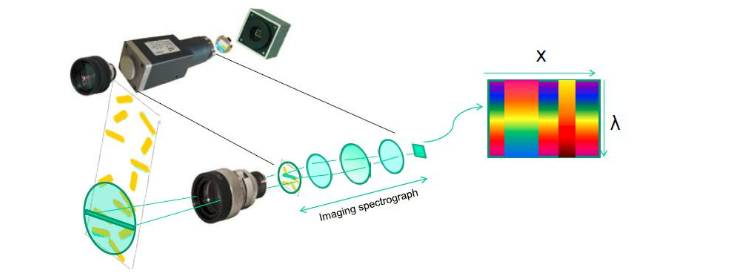

二、结构介绍

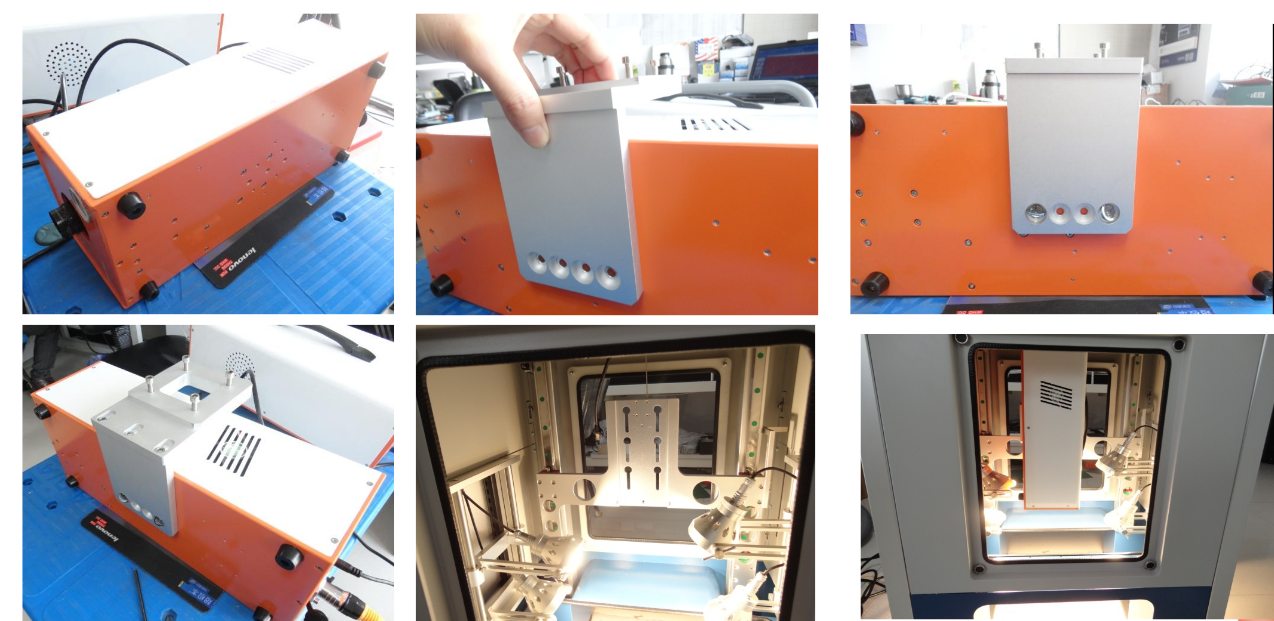

三、相机安装

四、GF成像过程

五、GS成像过程

备注：

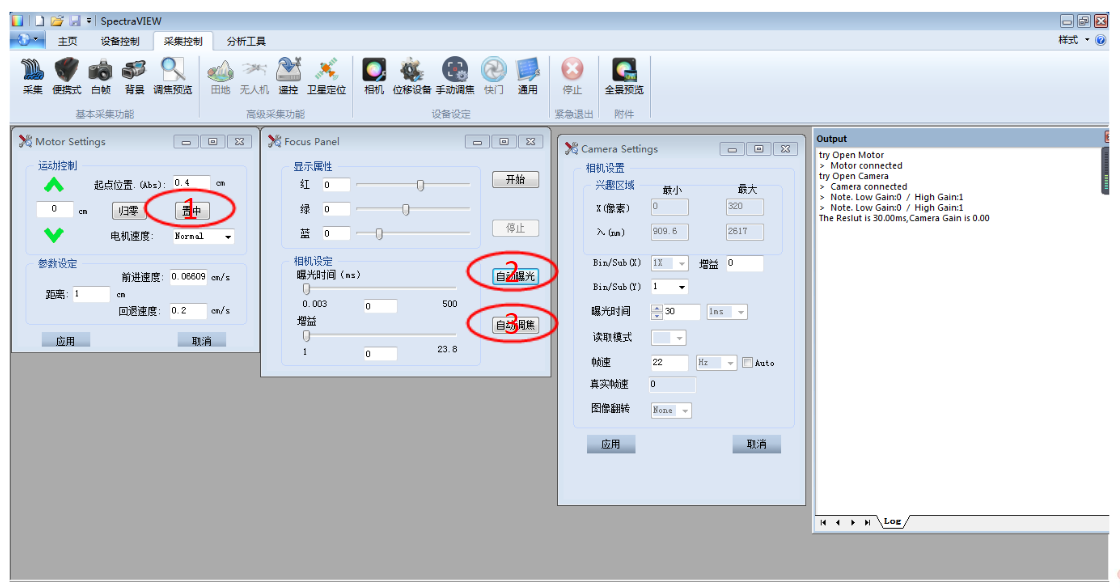

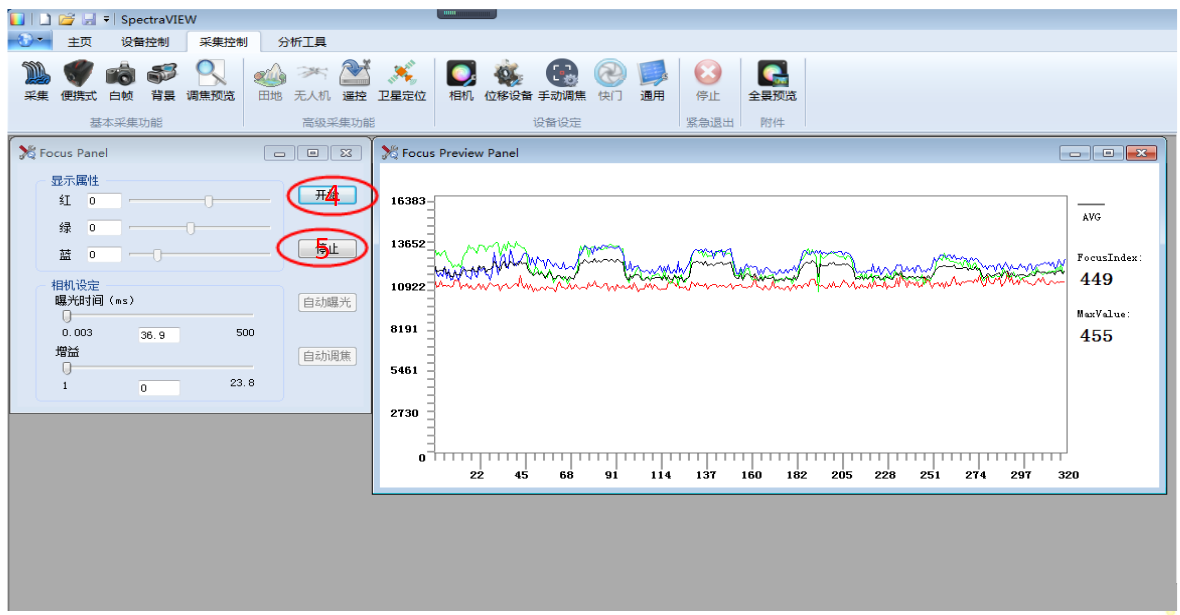

1、GF系列相机在GS(暗箱)里面进行焦距调试时，其GF内在的扫描位移台必须置中；其后需进行电移台类型切换；置中后，使用自动对焦功能获取焦距参数；

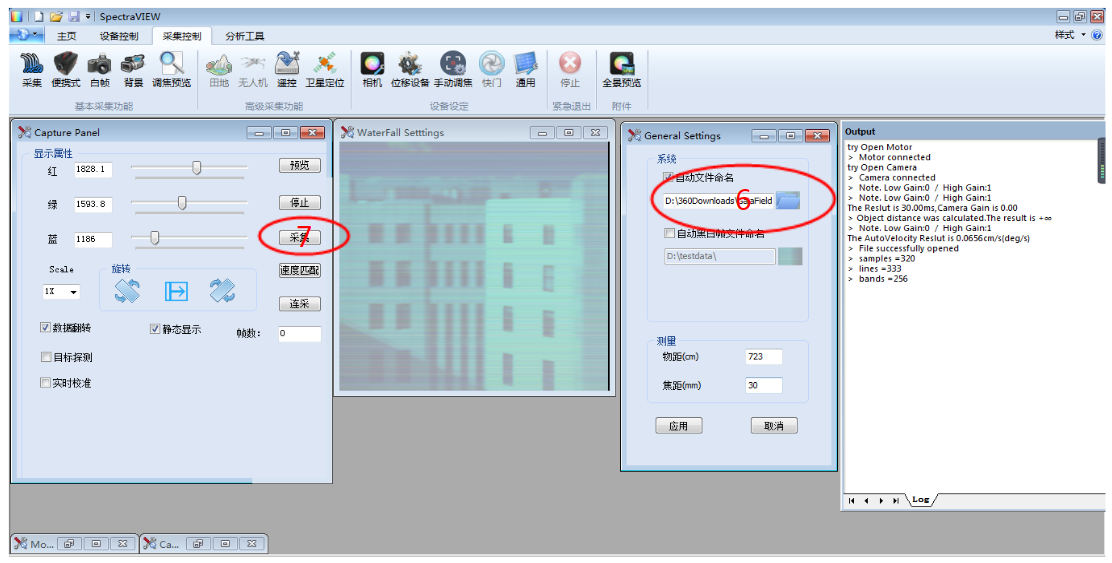

2、GF系列相机在GS(暗箱)里面进行图像采集时，其GF内在的扫描位移台是不动的；切换软件；

3、GS暗箱里面白板位置必须处于GF狭缝置中后的正下方；此位置会在出厂前调试测试好，无需进行修改；

4、借助GF内置的相机和GS(暗箱)的电移台完成数据的采集；

5、在C:Program Files (x86)Dualix文件夹下分别创建4个Specview-XXX文件，并修改Specview的属性，以管理员

模式运行；这样使用那种模式的相机就使用那个相对应的软件即可；

6、确保每组数据里面均有校准白板数据；

7、使用黑白校准进行反射率校准；

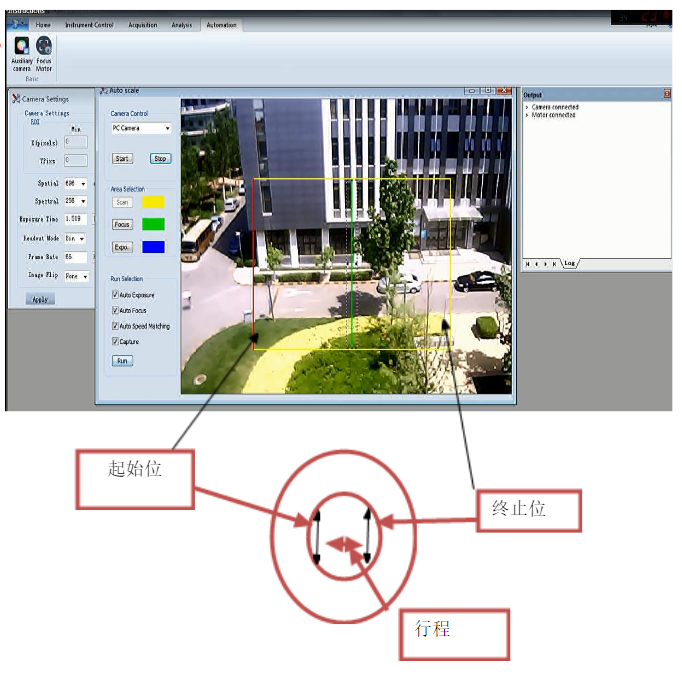

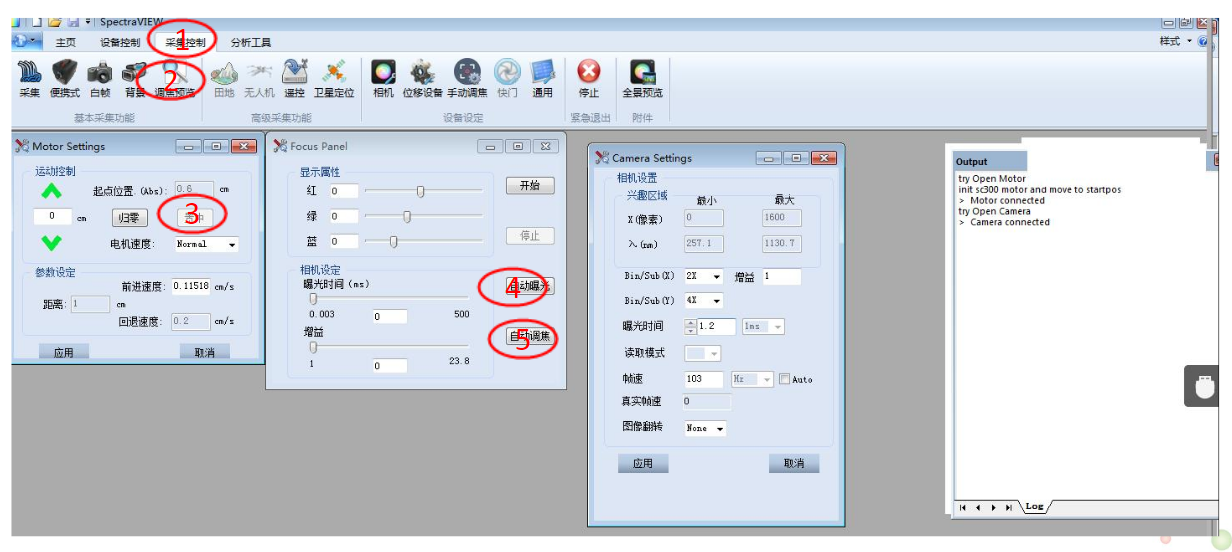

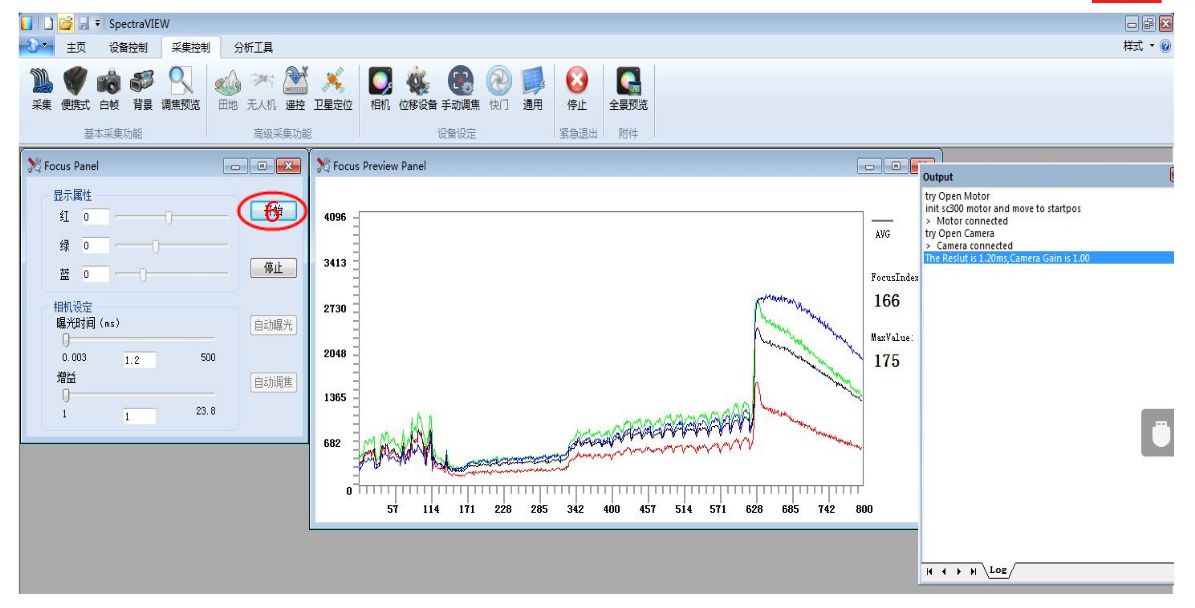

六、GaiaField-V10E-IM可见近红外相机手动模式

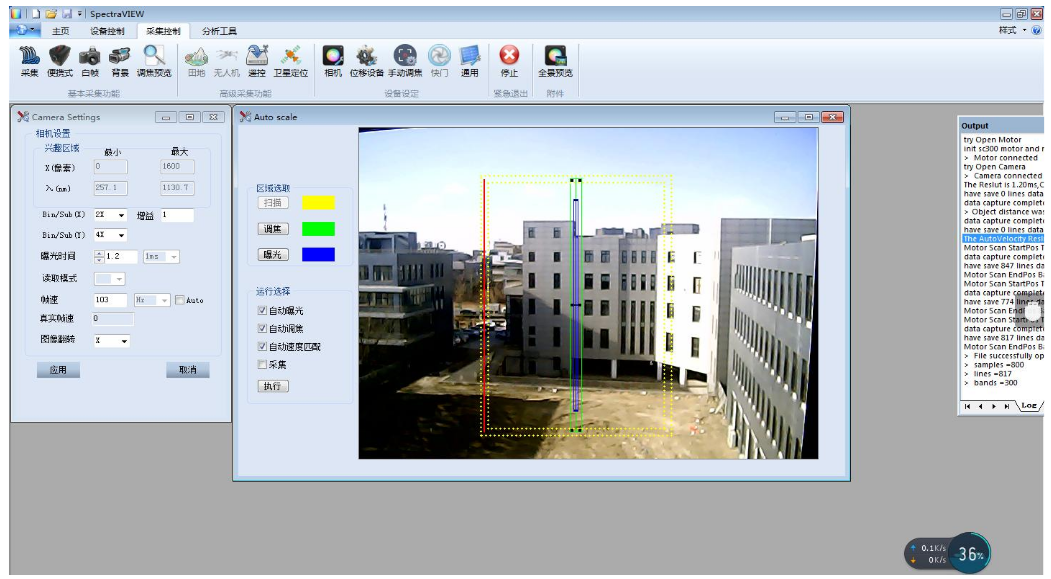

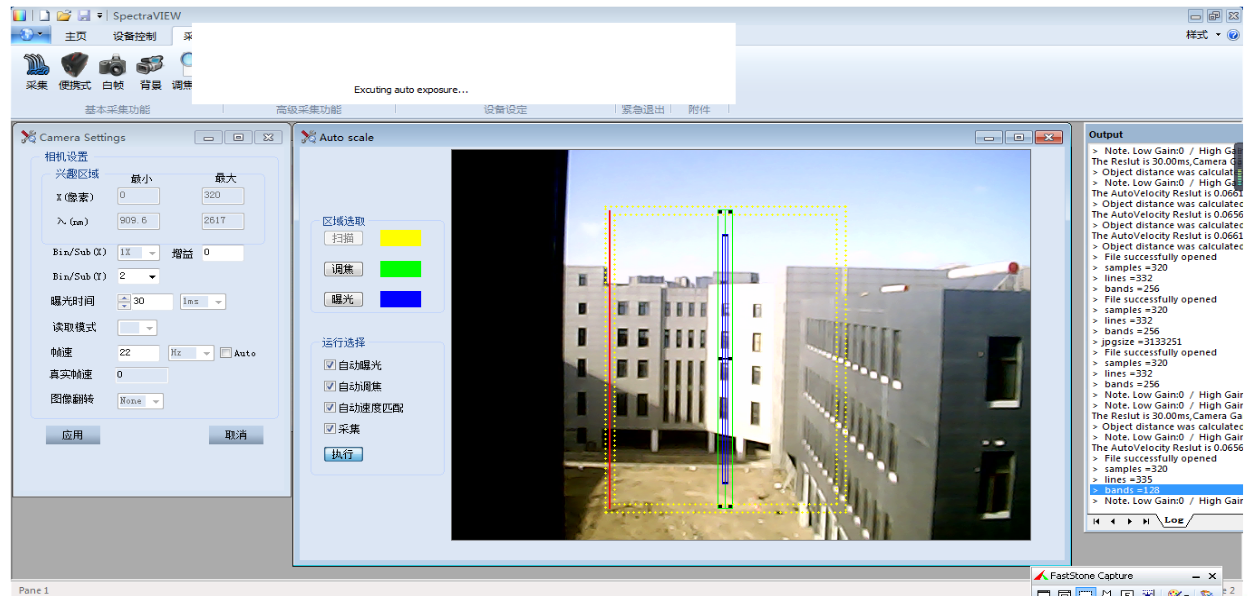

GaiaField-V10E-IM可见近红外相机自动模式

七、GaiaField-N25E-XE红外相机手动模式

GaiaField-N25E-XE红外相机自动模式

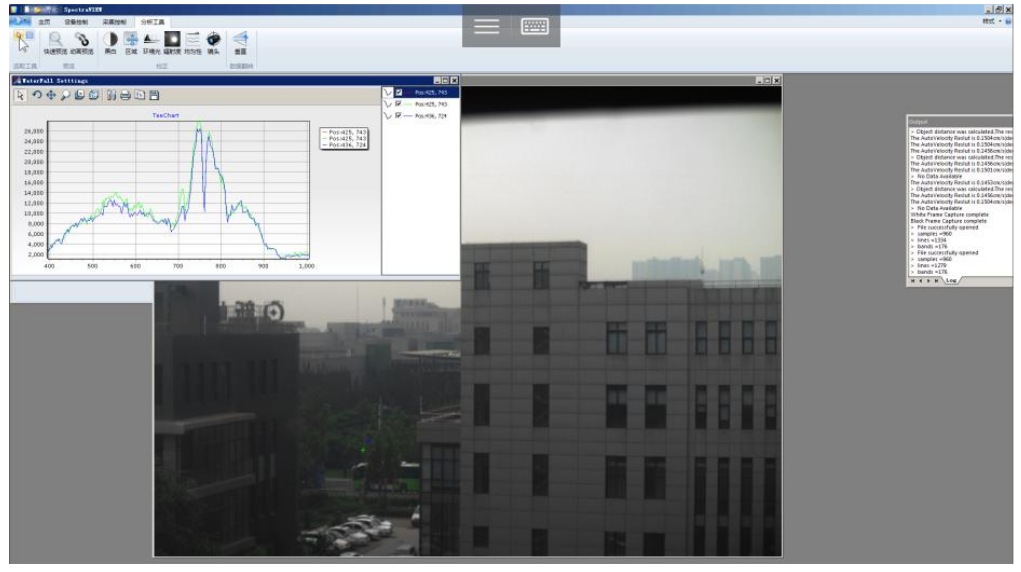

八、光谱查看
