无人机载高光谱成像系统

类别：无人机载高光谱成像仪

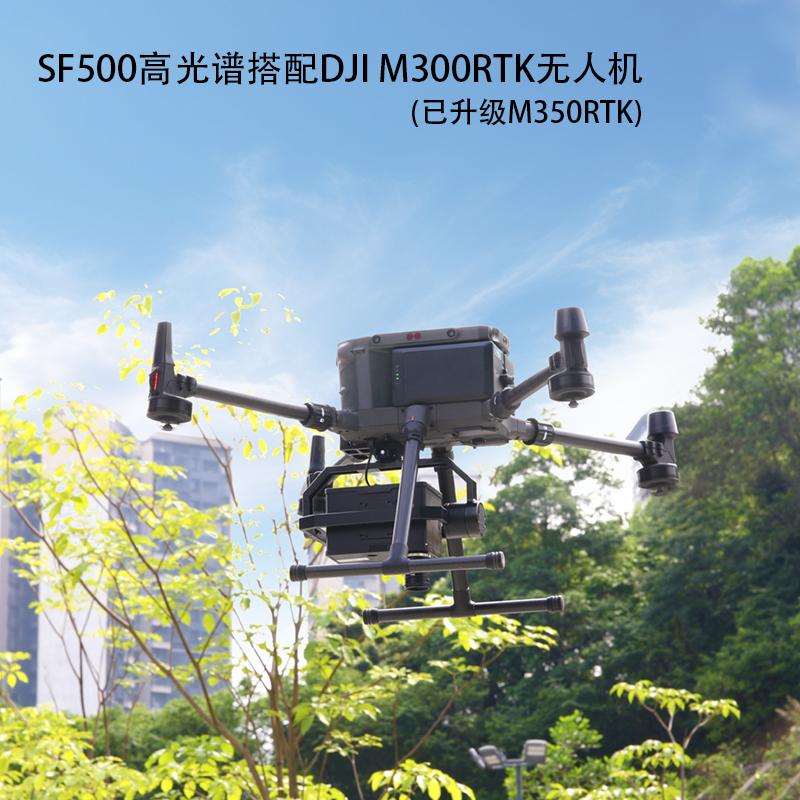

简介： 无人机高光谱成像系统,型号为SF500,是基于大疆工业级无人机旗舰产品M350RTK平台深度开发的一款轻小型旋翼无人机机载的高光谱成像系统，该系统由高光谱成像仪、轻小型旋翼高稳定性无人机、高稳定性云台、大容量存储系统、无线图像系统、GPS导航系统等组成，是当前市场上轻型化+科学级高光谱数据的优选组合方案。

全国咨询服务热线:400-888-5135

在线咨询

产品规格

详细信息

光谱范围	400-1000nm	帧频	全谱段≥50fps
光谱分辨率	优于2.5nm	焦距	16mm/25mm/35mm可选配
空间分辨率	15.6°@f=35mm	定位系统	优于10cm
探测器	CMOS	远程智控	实时监控高光谱图像级光谱曲线
空间通道	1920(1x),960(2x),480(4x)	无人机平台	大疆M350 RTK
光谱通道	1200(1x),600(2x),300(4x)


产品简介

SF500无人机高光谱成像系统是一种用于化学、农学、环境科学技术及资源科学技术领域的分析仪器，于2019年4月19日启用。无人机高光谱成像系统组成包括六旋翼高稳定性无人机、高稳定性云台、高光谱成像仪、大容量存储系统、无线图像系统、GPS导航系统、地面接收工作站、地面控制系统等。

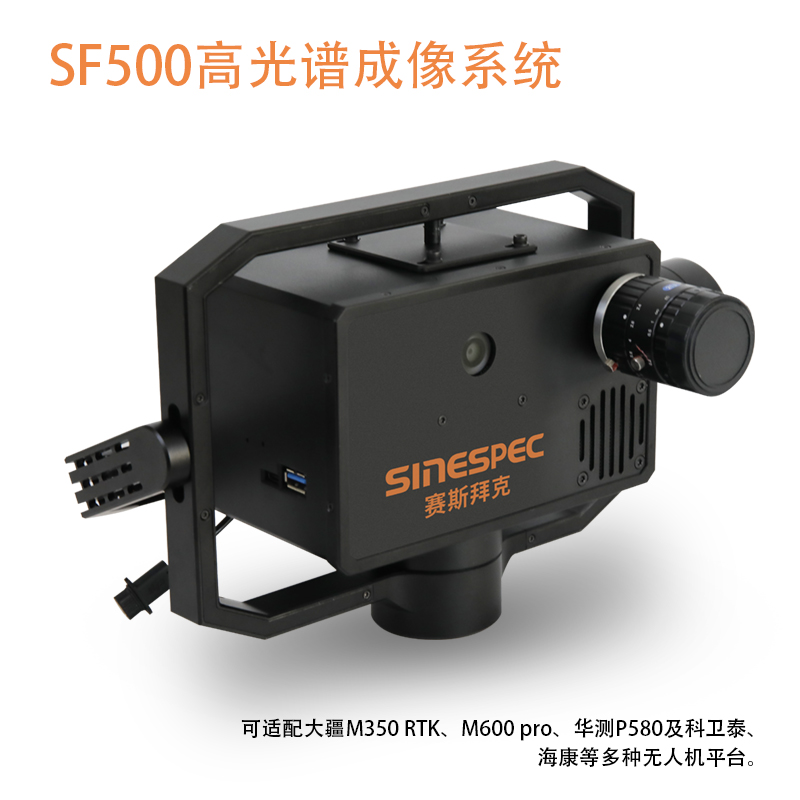

无人机高光谱成像仪特点包括

波段范围400-1000nm、高光谱分辨率优于2.5nm、宽视场15.6°@f=35mm（与镜头相关）、瞬时视场0.9mrad@f=35mm（与镜头相关）、飞行高度501000米，推荐100m、板载计算机，最大支持2T存储，最多可存储100小时成像数据、1.5m轴距大型多旋翼无人机，高载重，可扩展型强、超长飞行时间，约55分钟，巡航面积大。

未标题-5

技术参数

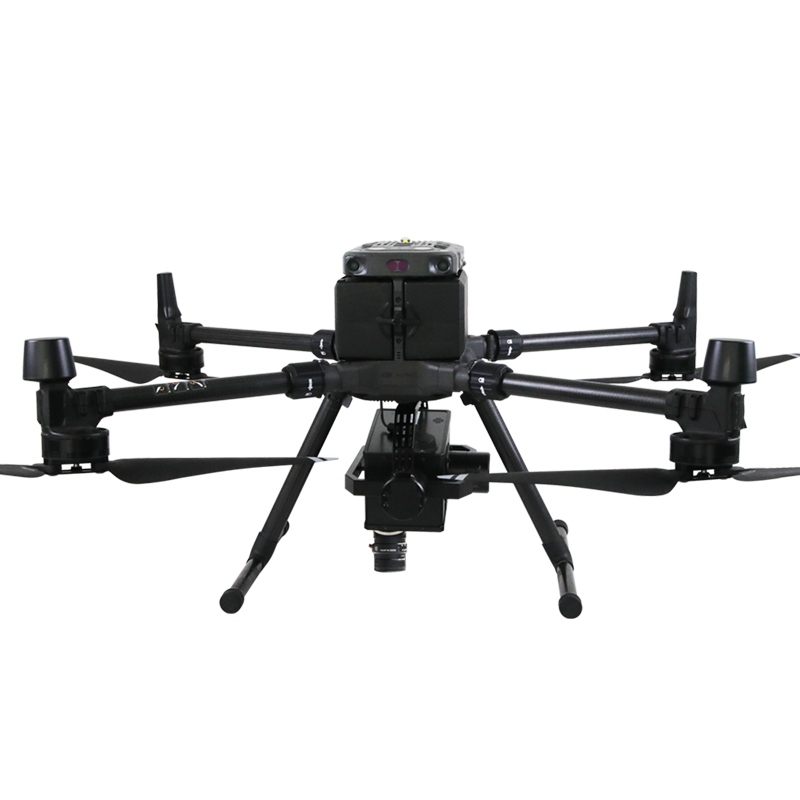

无人机-DJI M350RTK		无人机高光谱成像系统
型号	SF500
参数	配置	参数	配置
尺寸	尺寸（展开，不包含桨叶）：810×670×430 mm（长×宽×高）	分光方式	透射光栅
	尺寸（折叠，包含桨叶）：430×420×430 mm（长×宽×高）	光谱范围	400-1000nm
对称电机轴距	895 mm	光谱波段数	1200(1x), 600(2x), 300(4x)
重量（含下置单云台支架）	空机重量（不含电池）：3.77 kg	光谱分辨率	优于2.5nm
	空机重量（含双电池）：6.47 kg	狭缝宽度	25µm
单云台减震球**负重	90g	透射效率	>60%
**起飞重量	9 kg	F数	F/2.6
工作频率	2.4000 GHz 至 2.4835 GHz 5.150 GHz 至 5.250 GHz（CE：5.170 GHz 至 5.250 GHz） 5.725 GHz 至 5.850 GHz 部分地区不支持 5.1 GHz 和 5.8 GHz 频段，以及部分地区的 5.1 GHz 频段仅支持在室内使用，详情请参考当地法律法规。	探测器	CMOS
发射功率（EIRP）	2.4000 GHz 至 2.4835 GHz：<33 dBm（FCC），<20 dBm（CE/SRRC/MIC） 5.150 GHz 至 5.250 GHz（CE：5.170 GHz 至 5.250 GHz）：<23 dBm（CE） 5.725 GHz 至 5.850 GHz：<33 dBm（FCC/SRRC），<14 dBm（CE）	空间像素数	1920(1x), 960(2x), 480(4x)
		像素尺寸	5.86 µm
		有效像素位深	12bits
悬停精度（无风或微风环境）	垂直： ±0.1 米（视觉定位正常工作时） ±0.5 米（GNSS 正常工作时） ±0.1 米（RTK 定位正常工作时）水平： ±0.3 米（视觉定位正常工作时） ±1.5 米（GNSS 正常工作时） ±0.1 米（RTK 定位正常工作时）	采集速度	全谱段≥50fps
		视场角（FOV）	15.6°@f=35mm
RTK 位置精度	在 RTK FIX 时：1 cm+1 ppm（水平）1.5 cm + 1 ppm（垂直）	瞬时视场角（IFOV）	0.71mrad@f =35mm
**旋转角速度	俯仰轴：300°/s 航向轴：100°/s	可选镜头焦距	16mm/25mm/35mm
**俯仰角度	30° （P模式且前视视觉系统启用：25°）	云台	定制高稳云台，双轴双电机
**上升速度	S 模式：6 m/s,P 模式：5 m/s	定位系统	优于10cm
**下降速度（垂直）	S 模式：5 m/s P 模式：4 m/s	内置采集处理单元	i7处理器,8GB,512GB硬盘
**倾斜下降速度	S 模式：7 m/s
**水平飞行速度	S 模式：23 m/s, P 模式：17 m/s
**飞行海拔高度	5000 m（2110 桨叶，起飞重量≤7.4 kg）/ 7000 m（2195 高原静音桨叶，起飞重量≤7.2 kg）
**可承受风速	12m/s
**飞行时间	55 min
支持云台安装方式	下置单云台、上置单云台、下置双云台、下置单云台+上置单云台、下置双云台+上置单云台
IP 防护等级	IP55
GNSS	GPS+ GLONASS+ BeiDou+ Galileo
工作环境温度	-20°C 至 50°C

应用案例及领域

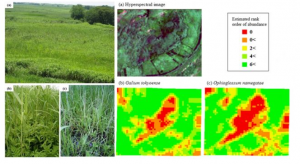

无人机高光谱成像系统可用于实时测量植物、水体、土壤等地物的光谱信息，并获得光谱图像，通过分析光谱图像，可与植物等的理化性质建立关系，用于植物分类，植物生长状况等研究。

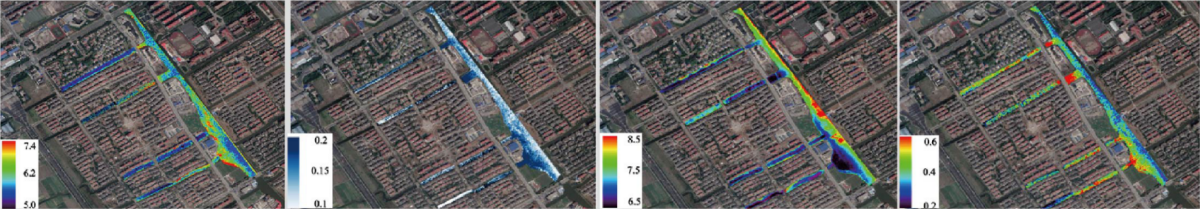

无人机高光谱水质遥感监测

◆水质环保：水质监测（总氮、总磷、氨氮、叶绿素、浊度、高锰酸钾指数等；

◆土壤监测：土壤含水量监测、土壤肥力监测、重金属污染监测；

◆地质应用：矿物填图、矿物成分探测、成矿预测；

◆农林碳汇：农业测绘，病虫害防治，树种识别；

◆国防军工：伪装识别，无人侦察等；

飞行地点及对象：

上海市某区河道飞行目的：

水质参数监测结论：

通过数据分析得出CODMn、TP、NH3-N、DO值等浓度分布，准确度达80%以上。

产品应用

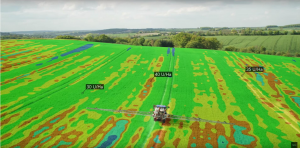

农业
- 病虫害分析
- 农药喷洒分析
- 农作物病害防治
- 产量评估
- 种植面积评估
林业
- 森林、草皮覆盖面积评估
- 植物长势评估
- 森林病虫害防治
- 树种识别、生物量估计
- 灌溉指导、施肥指导
工业
- 工业分选、建筑垃圾分选、肉类分选、塑料分选
- 瑕疵检测(钢铁、光伏发电组件、液晶屏等)
- 颜色检测(塑胶、布料、印染)高压电力巡检、交通型号灯巡检
矿产勘查
- 矿产勘查
- 天然气、油田勘测
- 矿石品质筛选
- 矿物填图
- 矿物成分探测
- 成矿预测
水文环保
- 水质检测
- 工业废水,污染源排除
- 水污染空间分布及迁移特征分析
- 江河湖泊水文环境监控
- 潮汐预警
- 蓝藻、绿藻、赤潮的预警
- 重金属污染
国防公安
- 敌情侦查
- 地形分析
- 反伪装
- 地面危险预警
生物医药
- 病原观察
- 药物研究
- 药品分选
- 微创治疗
食品安全
- 蔬菜新鲜度检测
- 水果生熟检测
- 水果新鲜度检测
- 水果分类.分级
- 生鲜肉类检测
艺术考古
- 文物监控
- 文物档案存储
- 文物扫描修复
- 壁画修复
- 艺术品鉴定
法律鉴定
- 签字分析
- 印章真假辨
- 识涂改识别
- 油墨鉴定
- 印刷品鉴定
- 证件真伪鉴别
- 指纹识别
