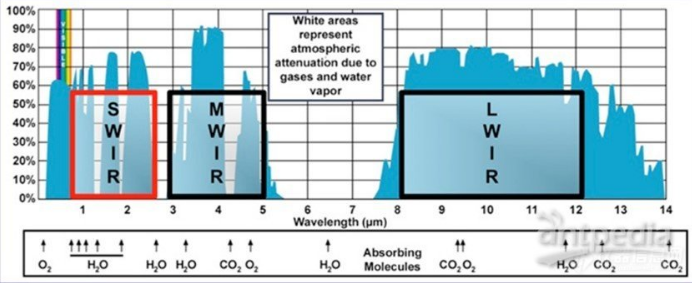

短波红外相机可扩展谱段(SWIR)是指在红外波段中的一段波长范围,主要为1000-2500nm。以下是一些常见的SWIR可扩展谱段相机设备盘点。

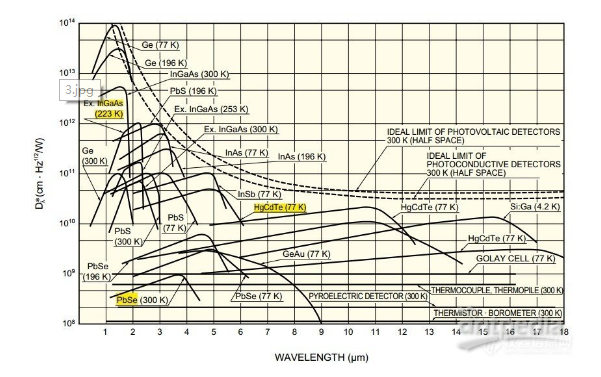

短波红外的光子探测器材料
短波红外(SWIR)光子探测器材料是指能够对SWIR波段的光线进行敏感的材料。常见的SWIR光子探测器材料包括但不限于以下几种:
1. 汞锗镉(MCT):MCT是一种常用于SWIR探测的半导体材料,具有高灵敏度和快速响应的特点。其探测波长范围为0.6-20微米,可用于热成像、军事、安防等领域。
2. ИнАS(InAs):InAs是一种固体半导体材料,在SWIR波段的探测效率高,对热噪声的敏感度低,具有高灵敏度、高速度和高分辨率的特点。应用于红外探测、通信、医学等领域。
3. InGaAs(InGaAs):InGaAs是一种银河星比例探测器,其探测波长范围为0.9-1.7微米,可用于光互换通信、高速通讯和太空探索等领域。
4. Pbs(Pbs):Pbs是一种红外材料,其探测波长范围为1-2.5微米,可用于红外探测、监测和地质勘探等领域。
5. HgCdTe(HgCdTe):HgCdTe是一种重要的红外探测材料,具有宽波段、高灵敏度、快速响应和低噪声的特点,可用于军事、太空探测、医学和工业等领域。
SINESPEC赛斯拜克SP150M短波红外高光谱相机:光谱范围400-1700nm,分光方式透射光栅,光谱分辨率2.5nm-6nm,透射效率>60%,具有高速拍摄和高分辨率的特点,可以应用于实时高光谱图像采集和处理。

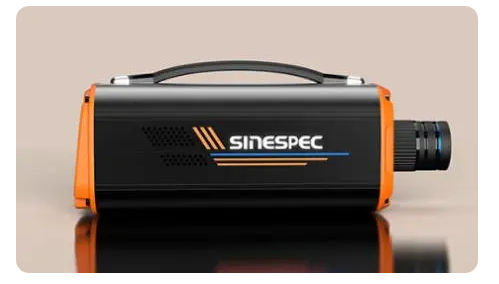

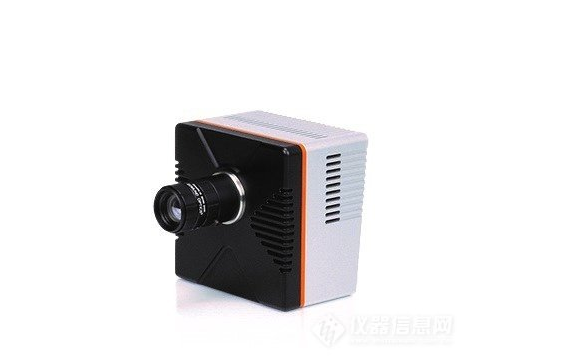

SINESPEC赛斯拜克SP150M短波红外高光谱相机
InGaAs短波红外相机:C-RED2 ER:C-RED2 ER InGaAs短波红外相机是一款能够满足高速快拍需求和高灵敏度成像需求的相机,可覆盖0.9到1.7微米的波长范围,快速帧速率:相机帧速率高,最快达到200帧/秒,可以进行快速实时成像,低噪声和高灵敏度。

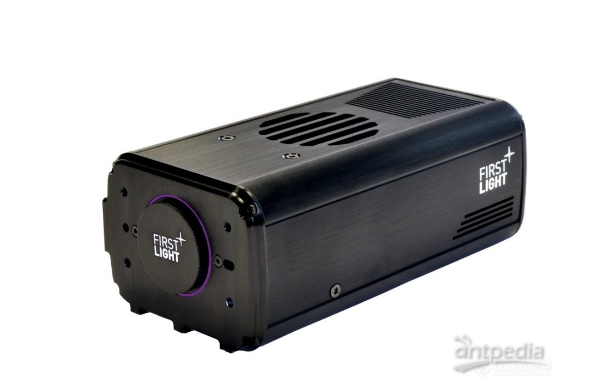

C-RED2 ER InGaAs短波红外相机
T2SL 短波红外相机:Xeva 2.35:Xeva 2.35短波红外相机波长范围在1μm~2.35μm,采用TE4(四级热电制冷)制冷温度可高达200K,适用于高速成像和高灵敏度需求的相机,可以在更远的红外区域进行成像和光谱分析,适用于科学研究、医学、制造业等领域的应用。
Xeva 2.35短波红外相机
MCT短波红外模组:384 x 288 SWIR IDCA
带有MCC030单活塞冷却器的MCT 384x288 短波红外模块,结构紧凑,光谱波段为0.9~2.5μm。因其采用了先进的探测器和冷却技术,该装置拥有高灵敏度和长寿命(寿命冷却器>25000h) 24/7。简单的系统接口实现了其全数字输出,高达450Hz的高帧率全帧成像提供了优异的性能。
读出集成电路(ROIC)提供了特别适用于高光谱应用的特性,如窗口、行取消选择和可逐行切换的2种增益模式。后者用于具有高动力学的应用,即强光谱线与0.9 ~2.5μm范围内的低光子通量光谱波段相结合。为了同时实现高帧率和高灵敏度,通常采用“读时集成”模式(IWR)。ROIC也提供了“集成然后读取”模式(ITR)。
该模块适用于高光谱成像仪,为遥感、过程控制、材料分析和分类等各种应用提供扩展的短波红外感知能力。

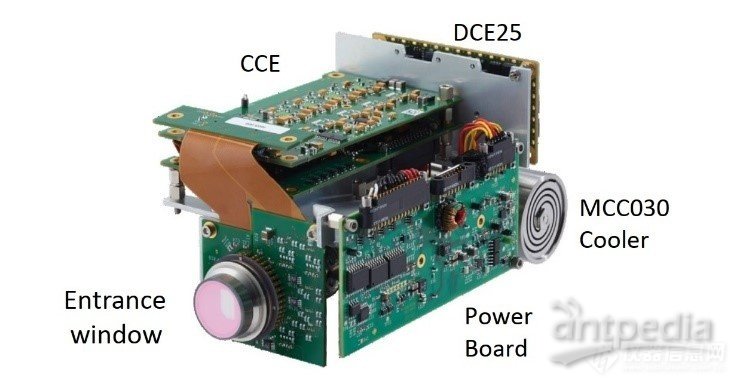

▲MCT 384x288 SWIR模块与MCC030单活塞冷却器
量子阱CMOS短波红外相机:Acuros
来自SWIR VISION SYSTEMS的Acuros系列短波红外相机,就是应用量子点技术的新产品。普通CMOS制程中,加入非常薄的PbS(硫化铅)量子点薄膜层,可以使得原有像元的响应范围大幅增加,高可达0.4~1.7μm。

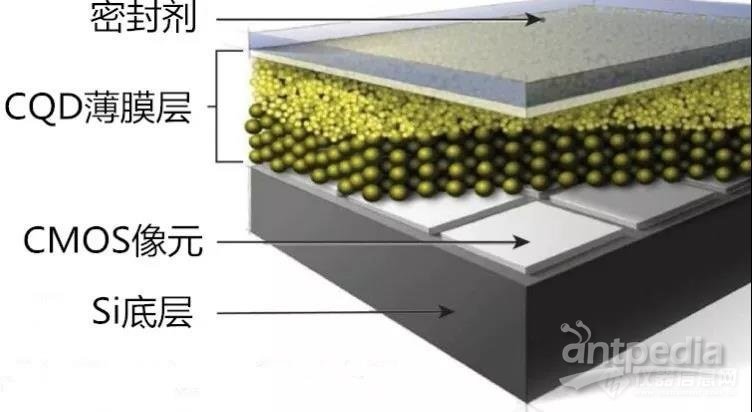

▲CQD(CMOS Quantum Dot)芯片得益于其在CMOS制程中,加入了PbS量子点薄膜层。与传统CMOS+滤光片不同,这层薄膜就像是改变了基底材料,从而将光谱响应范围扩展。这点是传统CMOS+滤光片无法做到的。
Acuros支持USB3.0/GigE通用数字接口,镜头尺寸C-Mount/F-Mount可选。支持TEC制冷,使用全局快门。相机综合量子效率大于等于15%,高性价比的价格优势使得其非常适合有无判断、物质判断的工业检测,以及安防监控领域。

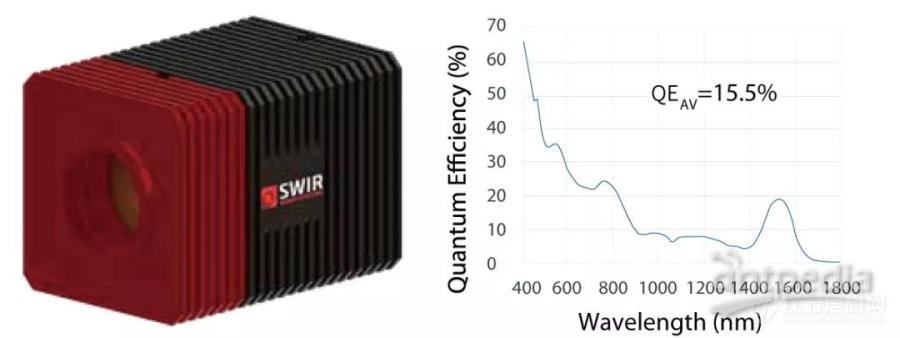

▲量子阱CMOS短波红外相机:Acuros 系列
▲使用Acuros相机拍摄的血液液面高度判断,水果无损探伤,以及水面穿云透雾效果实拍。
除了上述应用,上述扩展谱段的短波红外相机还可应用在:激光光斑、光谱、民用对地遥感(农林气象等)、农业硅的检测等方向。
