透射光栅是一种常见的光栅类型,可以在透明基片上制作出规则的栅线,用于色散和衍射光线。在高光谱相机中,透射光栅被广泛应用于光谱分离和图像处理,可以有效地提高光谱分辨率和成像质量。本文将介绍透射光栅在高光谱相机中的应用原理和优点,并探讨其在地球观测、生物医学和材料科学等领域的应用前景。

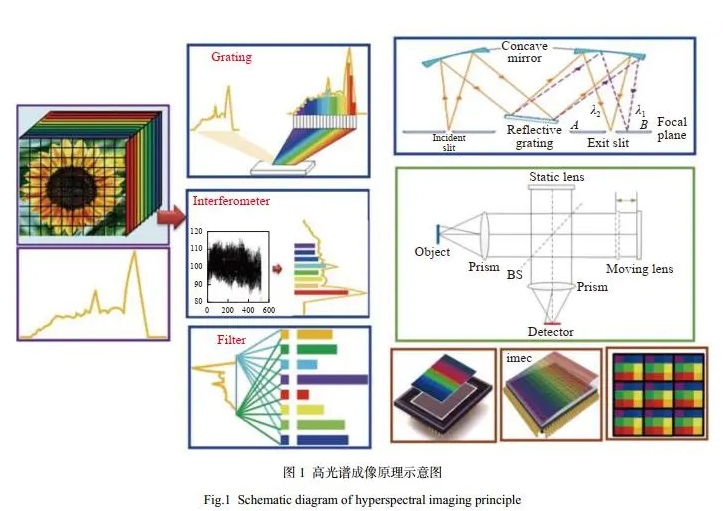

高光谱相机是一种能够获取多光谱图像的成像仪器,广泛应用于地球观测、生物医学、材料科学等领域。其中,透射光栅是高光谱相机中一种重要的光谱分离元件,可以对入射光进行色散和衍射,从而实现多光谱成像。本文将详细介绍透射光栅在高光谱相机中的应用原理和优点,并探讨其在不同领域中的应用前景。

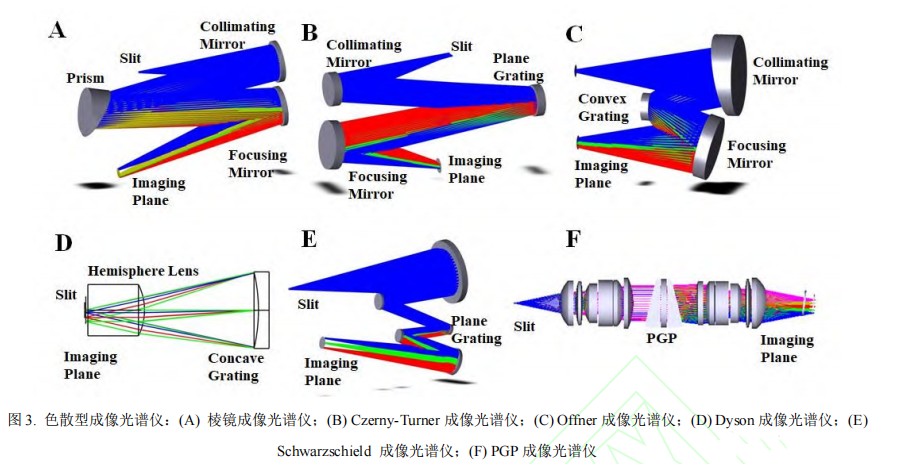

较为常见的光栅型成像光谱仪有使用平面反射式光栅的 Czerny-Turner 成像光谱仪,使用凸面和凹面光栅的同心类成像光谱仪(主要为Offner 和 Dyson 成像光谱仪),以及使用棱镜和透射光栅共同组成核心分光器件的 PG 或 PGP型成像光谱仪。光栅的色散率很高,因此光栅型成像光谱仪可以达到很高的光谱分辨率,但是由于光栅存在多级衍射效应,因此光栅型成像光谱仪的工作光谱不能过宽(级次滤光片可以一定程度上解决这一问题),另外精密光栅的制作极为复杂,光谱仪的装调也比棱镜型成像光谱仪的装调更为复杂。

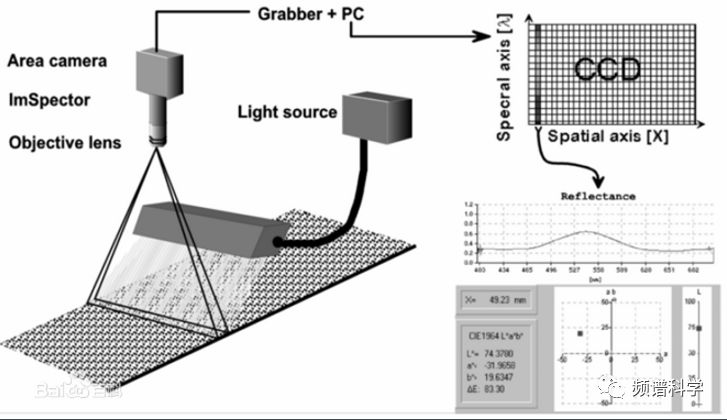

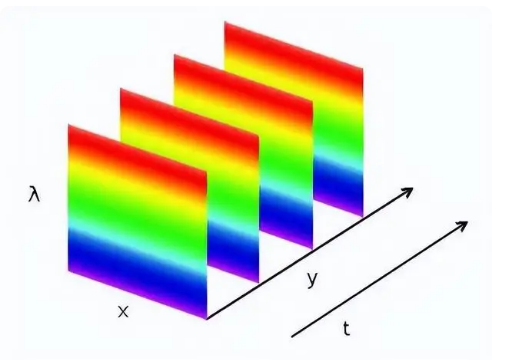

在经典物理学中,光波穿过狭缝、小孔或者圆盘之类的障碍物时,不同波长的光会发生不同程度的弯散传播,再通过光栅进行衍射分光,形成一条条谱带。也就是说:空间中的一维信息通过镜头和狭缝后,不同波长的光按照不同程度的弯散传播,这一维图像上的每个点,再通过光栅进行衍射分光,形成一个谱带,照射到探测器上,探测器上的每个像素位置和强度表征光谱和强度。一个点对应一个谱段,一条线就对应一个谱面,因此探测器每次成像是空间一条线上的光谱信息,为了获得空间二维图像再通过机械推扫,完成整个平面的图像和光谱数据采集。
透射光栅是一种由透明基片和规则的栅线组成的光学元件。在制作过程中,首先需要在透明基片上制作出规则的栅线,然后将其放置在光线传播的路径上,使光线经过栅线后发生色散和衍射。透射光栅的衍射效率与光栅栅线的形状、宽度、间距等因素有关。通常情况下,透射光栅的衍射效率会随着入射光的波长变化而变化,因此在应用中需要选择合适的光栅参数。
在高光谱相机中,透射光栅被广泛应用于光谱分离和图像处理。透射光栅可以将入射光分离成不同波长的光谱分量,从而实现多光谱成像。由于透射光栅具有较高的光谱分辨率和成像质量,因此被广泛应用于地球观测、生物医学和材料科学等领域。
在地球观测中,透射光栅高光谱相机可以获取地表反射光的多光谱信息,从而实现对地表植被、水文等地理信息的提取。在生物医学中,透射光栅高光谱相机可以用于检测血液、皮肤等生物组织的光学特性,从而实现对疾病的诊断和治疗。在材料科学中,透射光栅高光谱相机可以用于分析材料的光谱特性,从而实现对材料成分和结构的研究。
随着高科技的发展,透射光栅高光谱相机在各个领域的应用前景越来越广阔。首先,透射光栅高光谱相机可以提高光谱分辨率和成像质量,从而实现更精确的地理信息提取、生物组织诊断和治疗、材料成分和结构研究等。其次,透射光栅高光谱相机可以应用于太空探测、环境监测、医学成像等领域,为人类社会的发展和进步做出贡献。最后,随着透射光栅制作技术的进步,透射光栅高光谱相机的性能和应用前景将更加优越和广泛。
透射光栅是一种常见的光栅类型,可以在透明基片上制作出规则的栅线,用于色散和衍射光线。在高光谱相机中,透射光栅被广泛应用于光谱分离和图像处理,可以有效地提高光谱分辨率和成像质量。本文介绍了透射光栅的原理、制作方法、应用原理和优点,并探讨了其在地球观测、生物医学和材料科学等领域的应用前景。随着高科技的发展,透射光栅高光谱相机将在各个领域发挥越来越重要的作用。
