来源:赛斯拜克 发表时间:2023-06-27 浏览量:428 作者:awei
高光谱成像仪将将成像技术与光谱技术相结合,探测目标的二维几何空间及一维光谱信息,获取高光谱分辨率的连续、窄波段的图像数据,具有广泛的用途和发展前景。在选购和使用高光谱成像仪时,了解各个参数的含义是非常重要的。以下是一些常见的参数及其含义:
光源 | 光源是提供光线的部分,可以是可见光、红外线或其他波长的光线。常见的光源包括白炽灯、激光器等。 |
光学系统 | 光学系统是将光线聚焦并将其传递到样本上的部分。它包括透镜、反射镜、光谱选择器等元件,用于束缚、分光和定位光线。 |
样本台 | 样本台是放置样品的平台,样本通常以固体、液体或气体的形式存在。 |
探测器 | 探测器是接收光线并将其转化为电信号的组件。常用的探测器包括CCD(Charge-Coupled Device)和CMOS(Complementary Metal Oxide Semiconductor)等。 |
光谱仪 | 光谱仪是测量和分析光谱的装置。它将接收到的光线按照不同波长分散开来,并通过探测器进行测量,得到光谱信息。 |
数据处理系统 | 数据处理系统用于收集、处理和分析从探测器获取的光谱数据。它可以包括计算机、软件和算法等。 |
光谱分辨率 | 指高光谱成像仪能够识别和捕捉到多少不同波长的光谱信息。通常用波长范围表示,例如 200-1000 纳米。 |
灵敏度 | 指高光谱成像仪在单位面积上能够检测到的最小光信号强度。单位是坎德拉(cd/m²)。 |
噪声等效值(NEQ) | 指高光谱成像仪在观测过程中产生的噪声与等效信号噪声之比。 |
信噪比(SNR) | 指高光谱成像仪在观测过程中信号与噪声之间的比率。通常用分贝(dB)表示。 |
像素分辨率 | 指高光谱成像仪在观测过程中所能捕捉到的最小像素大小。 |
探测器类型 | 指高光谱成像仪使用的探测器类型,如 CCD、CMOS 等。 |
像素大小 | 指高光谱成像仪中每个像素的大小,一般以纳米为单位。 |
光谱范围 | 指高光谱成像仪能够捕捉到的光谱范围,通常涵盖从红外到近红外范围。 |
重复频率 | 指高光谱成像仪在观测过程中,探测器或像素重生的频率。 |
滤波器 | 指高光谱成像仪用于选择和隔离不同波长范围的滤波器。 |

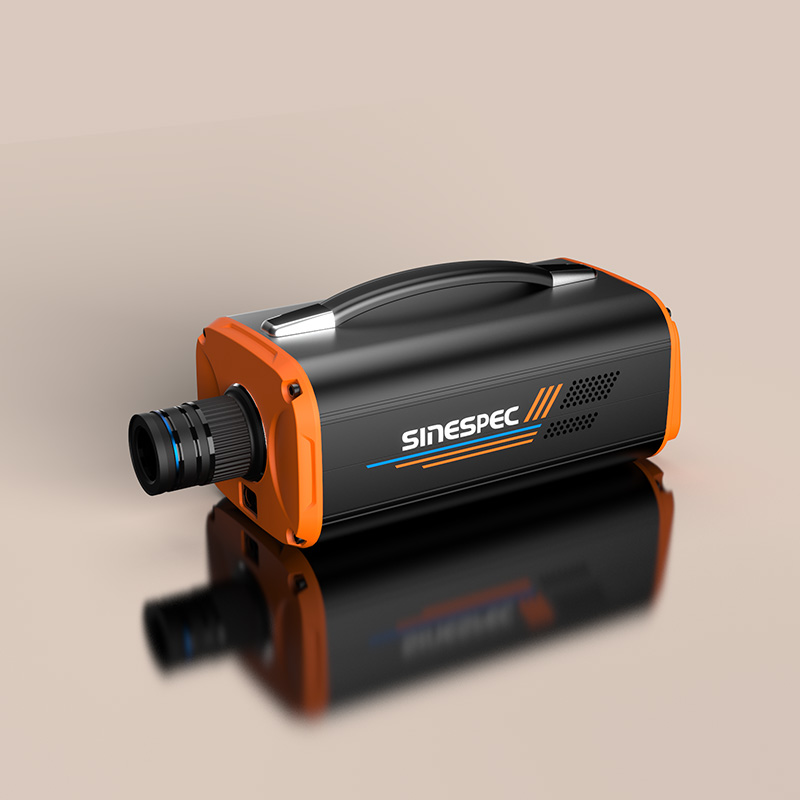

除此之外,对于高光谱成像仪来说还有一些很重要的参数,下图为SC系列高光谱成像仪详细参数,仅供参考。
高光谱成像仪 | ||||
型号 | SC200 | SC220 | SC230 | SC250 |
参数 | 可见光高光谱成像仪 | 可见近红外高光谱成像仪 | 可见近红外高光谱成像仪 | 近红外高光谱成像仪 |
分光方式 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 |
光谱范围 | 400-700nm | 400-1000nm | 400-1000nm | 900-1700nm |
光谱波段数 | 600(1x),300(2x),150(4x) | 1200(1x),600(2x),300(4x) | 1100(1x),550(2x),275(4x) | 256 |
光谱分辨率 | 优于2.5nm | 优于2.5nm | 优于2.5nm | 优于6nm |
狭缝宽度 | 25µm | 25µm | 20µm | 30µm |
透射效率 | >60% | >60% | >60% | >60% |
F数 | F/2.6 | F/2.6 | F/2.6 | F/2.0 |
探测器 | CMOS | CMOS | CMOS | InGaAs |
空间像素数 | 1920(1x),960(2x),480(4x) | 1920(1x),960(2x),480(4x) | 1600(1x),800(2x),400(4x) | 320 |
像素尺寸 | 5.86 µm | 5.86 µm | 9 µm | 30 µm |
有效像素位深 | 12bits | 12bits | 12bits | 14 bits |
标配镜头焦距 | 25mm | 25mm | 25mm | 25mm |
工作距离 | 200mm-∞ | 200mm-∞ | 200mm-∞ | 200mm-∞ |
纵向视场角(FOV) | >25° | >25° | >25° | >21° |
图像分辨率 | 1920*1920 | 1920*1920 | 1600*1600 | 320*320 |
采集速度 | ≤15s | ≤15s | ≤10s | ≤5s |
杂散光 | <0.5% | <0.5% | <0.5% | <0.5% |
数据接口 | USB 3.0 | USB 3.0 | USB 3.0 | GigE |
镜头接口 | C-Mount | C-Mount | C-Mount | C-Mount |
可选焦距 | 8mm/16mm/25mm/35mm | 8mm/16mm/25mm/35mm | 8mm/16mm/25mm/35mm | 8mm/16mm/25mm/35mm |
供电方式 | 内置电池,外接电源 | 内置电池,外接电源 | 内置电池,外接电源 | 内置电池,外接电源 |
辅助成像 | 内置辅助相机,实现对扫描区域的监控 | 内置辅助相机,实现对扫描区域的监控 | 内置辅助相机,实现对扫描区域的监控 | 内置辅助相机,实现对扫描区域的监控 |
重量 | 小于4kg | 小于4kg | 小于4kg | 小于7kg |
尺寸 | 长(不含镜头)*宽*高(不含脚垫) 297*156*126mm | 长(不含镜头)*宽*高(不含脚垫) 297*156*126mm | 长(不含镜头)*宽*高(不含脚垫) 297*156*126mm | 长(不含镜头)*宽*高(不含脚垫) 297*156*126mm |
工作温度 | ‘0-40℃ | ‘0-40℃ | ‘0-40℃ | ‘0-40℃ |
存储温度 | ‘0-50℃ | ‘0-50℃ | ‘0-50℃ | ‘0-50℃ |
软件 | 采集软件+SDK | 采集软件+SDK | 采集软件+SDK | 采集软件+SDK |
包装 | 定制包装箱 | 定制包装箱 | 定制包装箱 | 定制包装箱 |
