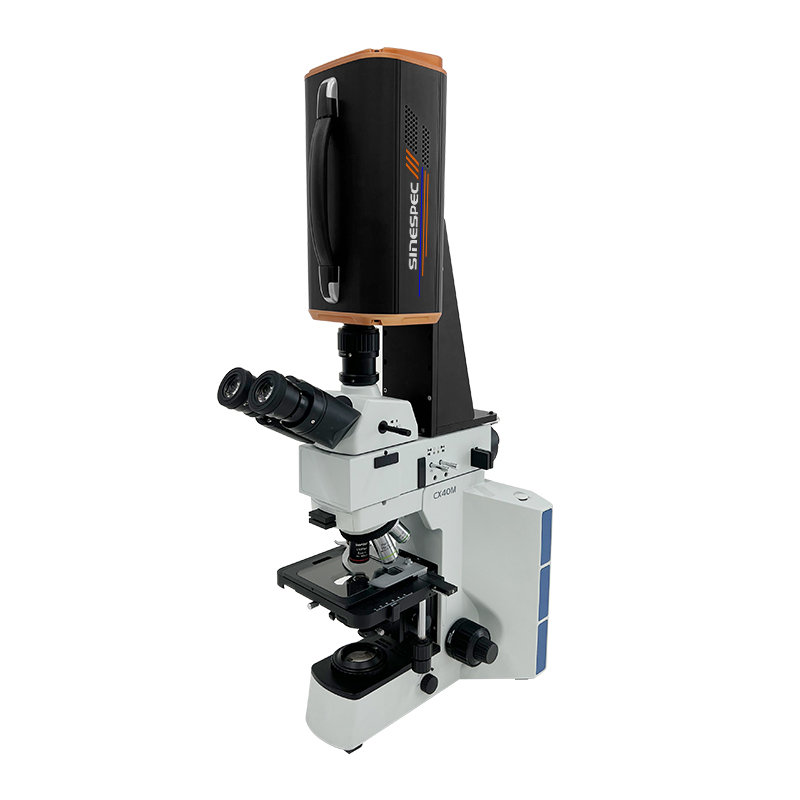

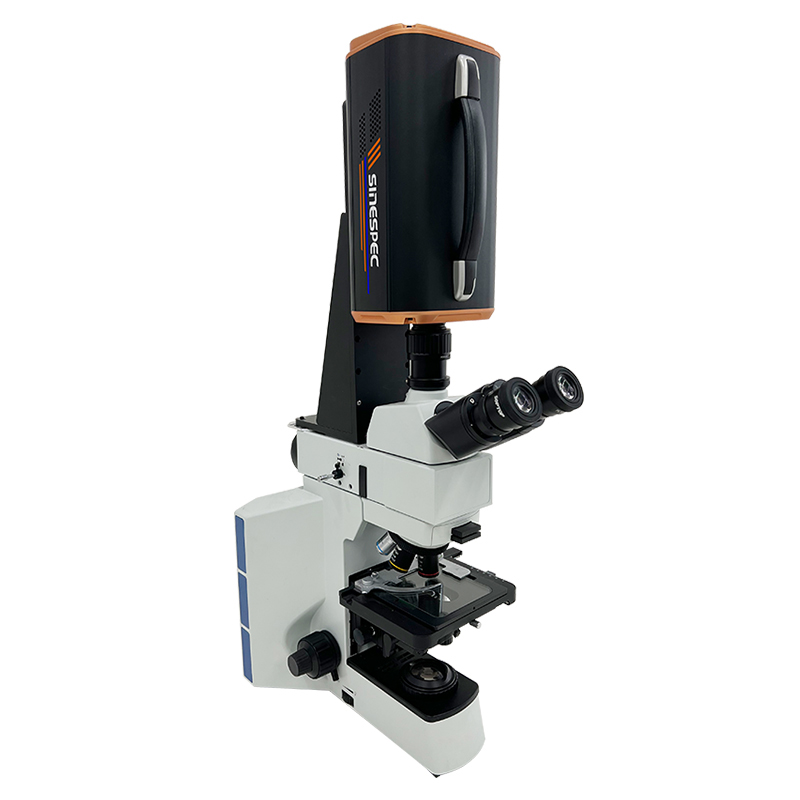

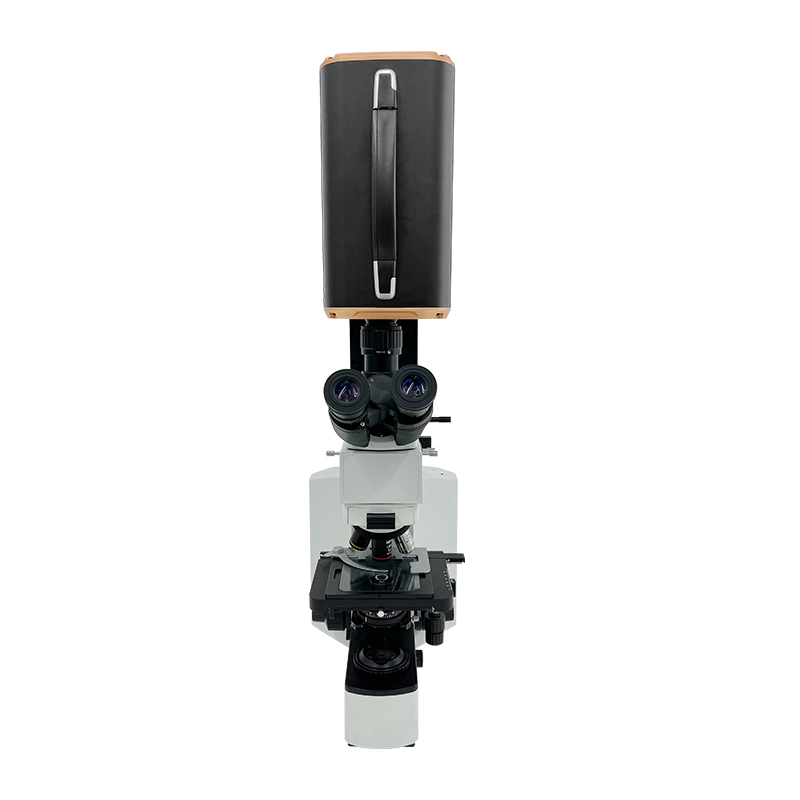

近红外显微高光谱成像系统 SM350

类别:显微高光谱成像仪

简介: 显微近红外光高光谱成像仪,型号为SM350,是为显微测量应用研发的一款显微高光谱成像系统,在900nm-1700nm范围内可以快速采集显微视场内样品高光谱数据和精细空间图像,通过数据处理分析进而挖掘在微观状态下的更多细节信息。可广泛应用于生物医学、生命科学、材料学、证物分析、微电子学等领域。

全国咨询服务热线:400-888-5135

在线咨询

  • 产品规格

详细信息

成像方式内置式平移推扫辅助成像内置辅助相机,实现对扫描区域的监控
光谱范围900-1700nm光谱分辨率优于6nm
动态范围(位深)14bits光谱波段数量
256
使用状态短波-近红外显微镜空间分辨率320*320
像素尺寸30µm镜头F2.0/25mm(多种焦距可选)镜头
数据接口
GigE


产品详情

SM350近红外光高光谱成像仪是为显微测量应用研发的一款显微高光谱成像系统,在900nm-1700nm范围内可以快速采集显微视场内样品高光谱数据和精细空间图像,通过数据处理分析进而挖掘在微观状态下的更多细节信息。可广泛应用于生物医学、生命科学、材料学、证物分析、微电子学等领域。


近红外显微高光谱成像系统特点

1、可见光相机与高光谱同视场,可以清晰的观察测量区域,并实现可见光照片及高光谱图像的同步采集;

2、内置扫描设计,不必移动显微镜平台就可完成测量,图像无畸变;

3、多种焦距镜头可选,8mm/16mm/25mm/35mm焦距镜头可根据用户需求选择;

4、光谱范围覆盖900-1700nm的近红外光,光谱分辨率优于6nm,可达256个光谱通道;

5、短波近红外图像分辨率可达320*320;

6、使用高稳定性的InGaAs探测器,探测效率高,均匀性好;在弱光下也有极高的灵敏度;

7、标准显微镜接口和转接器,可适配带C口的标准显微镜;

8、数据接口采用GigE,可实现软硬件间数据的快速传输;

9、主机内置电源模块,可实现快速架设完成数据采集作业;

10、高速采集软件实时获取样品光谱及影像信息,提供SDK便捷易用的二次开发支持。


近红外显微高光谱成像系统技术参数

显微高光谱成像系统
型号SM300SM320SM330SM350
参数可见光高光谱成像仪可见近红外高光谱成像仪近红外高光谱成像仪
分光方式透射光栅透射光栅透射光栅透射光栅
光谱范围400-700nm400-1000nm400-1000nm900-1700nm
光谱波段数600(1x),300(2x),150(4x)1200(1x),600(2x),300(4x)1100(1x),550(2x),275(4x)256
光谱分辨率优于2.5nm优于2.5nm优于2.5nm优于6nm
狭缝宽度25µm25µm20µm30µm
透射效率>60%>60%>60%>60%
F数F/2.6F/2.6F/2.6F/2.0
探测器CMOSCMOSCMOSInGaAs
空间像素数1920(1x),960(2x),480(4x)1920(1x),960(2x),480(4x)1600(1x),800(2x),400(4x)320
像素尺寸5.86 µm5.86 µm9 µm30 µm
有效像素位深12bits12bits12bits14 bits
标配镜头焦距25mm25mm25mm25mm
工作距离200mm-∞200mm-∞200mm-∞200mm-∞
纵向视场角(FOV)>25°>25°>25°>21°
图像分辨率1920*19201920*19201600*1600320*320
采集速度≤15s≤15s≤10s≤5s
杂散光<0.5%<0.5%<0.5%<0.5%
数据接口USB 3.0USB 3.0USB 3.0GigE
镜头接口C-MountC-MountC-MountC-Mount
可选焦距8mm/16mm/25mm/35mm8mm/16mm/25mm/35mm8mm/16mm/25mm/35mm8mm/16mm/25mm/35mm
供电方式内置电池,外接电源内置电池,外接电源内置电池,外接电源内置电池,外接电源
辅助成像内置辅助相机,实现对扫描区域的监控内置辅助相机,实现对扫描区域的监控内置辅助相机,实现对扫描区域的监控内置辅助相机,实现对扫描区域的监控
重量小于4kg小于4kg小于4kg小于7kg
尺寸



工作温度‘0-40℃‘0-40℃‘0-40℃‘0-40℃
存储温度‘0-50℃‘0-50℃‘0-50℃‘0-50℃
软件采集软件+SDK采集软件+SDK采集软件+SDK采集软件+SDK
包装定制包装箱定制包装箱定制包装箱定制包装箱
显微镜可适配带C口的标准显微镜可适配带C口的红外显微镜
