光栅式高光谱相机是一种先进的光学成像设备，它结合了光谱仪和相机的功能，能够同时获取目标的光学图像以及各个波长的光谱信息。这种相机的出现，使得非接触式测量在工业、环境、食品等领域的应用得到了极大的拓展。本文将探讨光栅式高光谱相机的工作原理与结构组成。

光栅式高光谱相机的主要工作原理

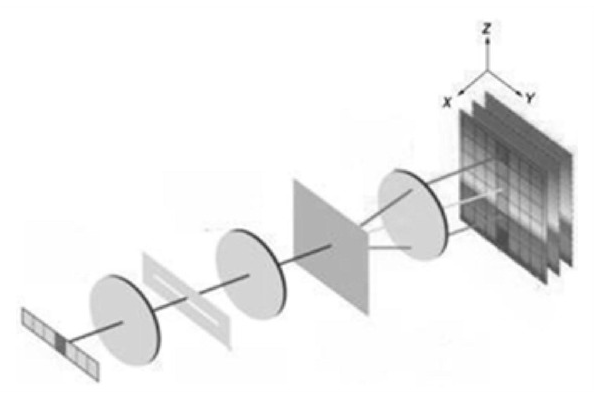

光栅式高光谱相机利用光栅将目标物体发出的复合光分成多个光谱成分，这些光谱成分随后被聚焦到探测器上，形成光谱图像。探测器上的每个像素对应于目标物体上的一个像素，而该像素则包含了该目标像素的光谱信息。因此，通过分析探测器上的光谱图像，我们可以得到目标物体的光学图像以及各个波长的光谱信息。

光栅式高光谱相机和其他高光谱相机一样，能够达到很高的光谱分辨率，在400-1000nm的范围内光谱分辨率通常优于10nm，并且具备连续光谱成像的特点。

目前主流的分光方式为反射式光栅分光，其通过前置镜头与反射式光栅的光学结构耦合光路，并利用面阵相机采集物质的光谱图像。

但随着光栅式高光谱相机的光谱与空间分辨率的需求提升，如何获取更高分辨率、更高灵敏度以及更低杂散度的光谱图像成为了其最主要的问题。

光栅式高光谱相机的结构组成主要包括以下几个部分：

1. 光学系统：光学系统是光栅式高光谱相机的核心部分，它包括一个物镜、一个光栅和一个聚焦镜。物镜用于将目标物体成像到光栅上，光栅则将目标物体发出的复合光分成多个光谱成分，这些光谱成分随后被聚焦镜聚焦到探测器上。

2. 光谱仪：光谱仪是光栅式高光谱相机的另一个核心部分，它包括一个光栅和一个聚焦镜。光栅的作用是将复合光分成多个光谱成分，这些光谱成分随后被聚焦镜聚焦到探测器上。

3. 探测器：探测器是光栅式高光谱相机的另一个核心部分，它能够感测到聚焦镜聚焦到其上的光谱图像，并将其转换为电信号。探测器上的每个像素对应于目标物体上的一个像素，而该像素则包含了该目标像素的光谱信息。

4. 数据处理系统：数据处理系统用于处理探测器感测到的电信号，并将其转换为数字信号，以便后续的分析和处理。

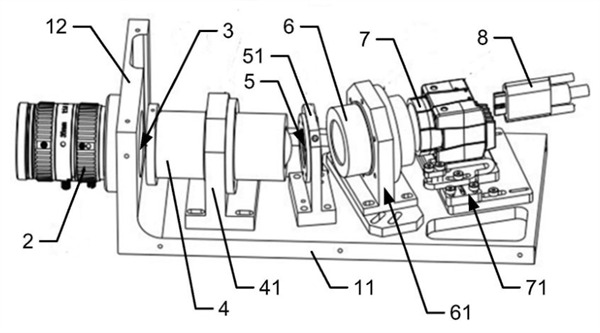

高光谱相机的结构构成主要包括底板以及固定于所述底板并沿所述底板的一端向另一端的方向依次间隔设置的镜头、狭缝、准直镜、透射光栅、聚焦镜和探测器等，参考下图。

简单来说，光栅式高光谱相机主要由光谱仪和成像系统两大主要部分组成。通过处理分析软件，在获得影像中每一个像素点的光谱信息的同时，可以获得每一个波谱下的影像信息，即获得一个三维的信息数据。光谱分辨率精度可以达到几个纳米到几十个纳米，这相对于普通的RGB成像更能在不破坏样本的情况下，精准的掌握样本更多的信息。

难关研究表明：探测器上设置串口总线接口，并限定狭缝的宽度和长度，同时限定各部件之间的光轴角度，从而可以使其获取更高分辨率、更高灵敏度以及更低杂散度的光谱图像。

通过上述分析，我们可以看到，光栅式高光谱相机是一种非常复杂和精密的设备，它的工作原理和结构组成涉及到多个学科领域的知识。然而，正是这种复杂性，使得光栅式高光谱相机能够实现非接触式测量，为各个领域的研究和应用提供了强有力的工具。
