滤光片型高光谱成像技术

来源：赛斯拜克发表时间：2023-06-20 浏览量：506 作者：张兵

滤光片型成像光谱仪是每次只测量目标上的一个行的像元的光谱分布，它采用相机加滤光片的方案，分为传统滤光片型和可调谐滤光片型。

滤光片型高光谱成像技术

滤光片型成像光谱仪是每次只测量目标上的一个行的像元的光谱分布，它采用相机加滤光片的方案，分为传统滤光片型和可调谐滤光片型。传统的滤光片系

统成像仪如图2.7所示。可调谐滤光片的种类很多，有声光可调谐滤光片(AOTF)、液晶可调谐滤光片(LCTF)、电光可调谐滤光片和法布里-珀罗(Fabry-Perot)可调谐滤光片等，应用在成像光谱仪上的主要有声光可调谐滤光片和液晶可调谐滤光片(Fisher et al, 1991),实物图如图2.8所示。

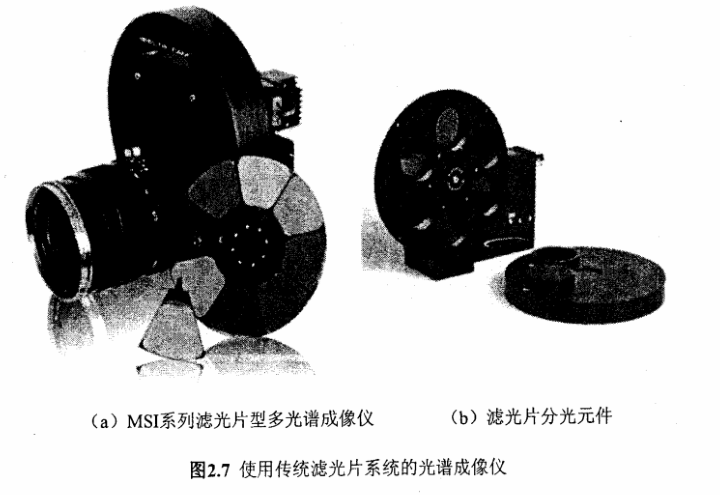

(a)MSI系列滤光片型多光谱成像仪 (b)滤光片分光元件图2.7使用传统滤光片系统的光谱成像仪

(a)MSI系列滤光片型多光谱成像仪

(b)滤光片分光元件

图2.7使用传统滤光片系统的光谱成像仪

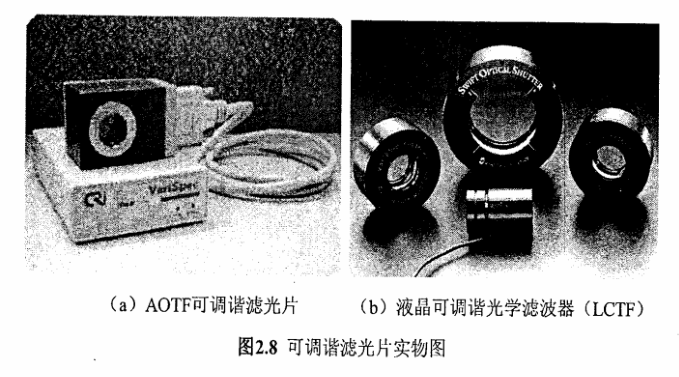

(a)AOTF可调谐滤光片 (b)液晶可调谐光学滤波器(LCTF) 图2.8可调谐滤光片实物图

(a)AOTF可调谐滤光片

(b)液晶可调谐光学滤波器(LCTF)

图2.8可调谐滤光片实物图
